VISÃO GERAL

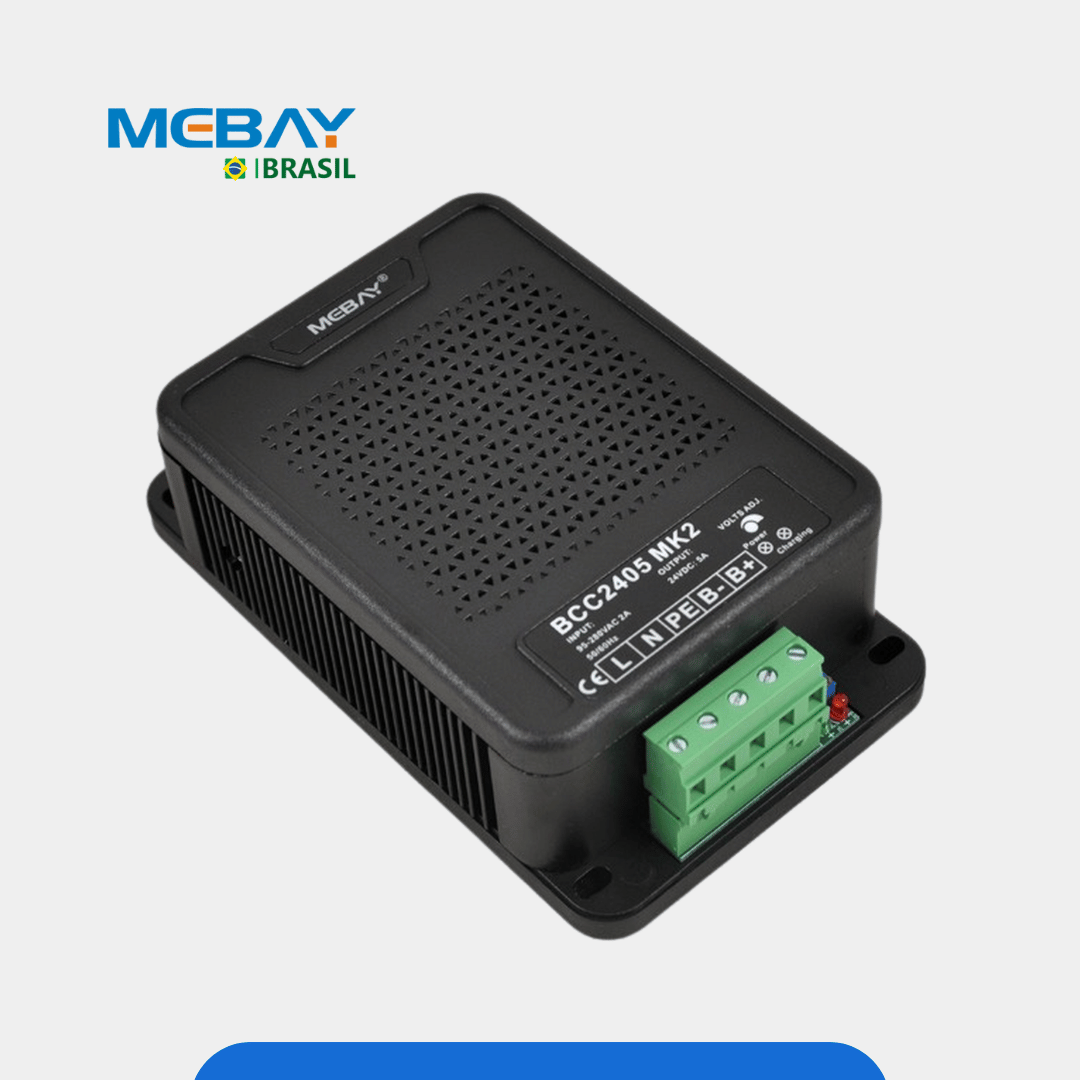

Este carregador é projetado especificamente para baterias de chumbo-ácido utilizadas em motores, empregando um controle inteligente de três estágios: carga rápida de corrente constante, carga uniforme de tensão constante e flutuação de carga de gotejamento. Pode carregar continuamente sem danificar a bateria, mantendo-a em plena carga para garantir sua vida útil. Este carregador pode ser utilizado em paralelo com geradores de carga de motor durante a operação sem interrupção.
DESEMPENHO E CARACTERÍSTICAS
Principais características incluem:
-
Dissipação de calor em alumínio com excelente eficiência de dissipação e forte capacidade de anti-interferência;
-
Estrutura avançada de fonte de alimentação comutada, ampla faixa de entrada AC;
-
Carregamento inteligente de três estágios para manter automaticamente a capacidade da bateria;
-
Funções de proteção contra curto-circuito e reversão de conexão;
-
Tensão de carga ajustável e função de ajuste fino;
-
Indicação de estado LED.
EXIBIÇÃO DOS PARÂMETROS
O carregador segue o controle inteligente de três estágios de acordo com as características da bateria de chumbo-ácido.
-
O modo de carga do primeiro estágio é o “modo de corrente constante”, onde a bateria é carregada com uma corrente constante de 5A quando a tensão da bateria é inferior ao valor pré-definido. Este estágio é caracterizado pela luz indicadora vermelha de carga constante;
-
O segundo estágio é o “modo de tensão constante”, onde após o carregamento no modo de corrente constante, a tensão da bateria rapidamente aumenta acima do valor pré-definido. A corrente de carga diminui com o aumento da tensão da bateria, mantendo o carregador em saída de tensão constante. Durante este estágio, a luz indicadora vermelha de carga constante permanece acesa continuamente até que a bateria esteja completamente carregada. Quando atinge o estado de carga uniforme, o temporizador interno começa a contar, a corrente de carga diminui para abaixo de 0,7A ou cerca de 3,5 horas antes de mudar para o modo de flutuação;
-
O carregador entra no modo de flutuação quando a corrente de carga está na faixa de 0,7A a menos de 5,2A, mantendo a bateria em plena carga. Durante o modo de flutuação, a corrente de carga compensa a autodescarga da bateria, mantendo-a em estado de plena carga sem a necessidade de desligar o carregador, o que não afeta a vida útil da bateria.
| Categoria | Item | BCC2405 MK2 |
|---|---|---|
| Parâmetros de Entrada | Tensão Nominal de Entrada | AC95V até 280V fornecimento contínuo |
| Tensão Máxima de Entrada | AC90V até 305V fornecimento contínuo | |
| Frequência de Entrada AC | 50Hz/60Hz | |
| Corrente de Entrada Máxima | 2A | |
| Eficiência | >85% | |
| Parâmetros de Saída | Corrente de Carga Nominal | 5A, erro de ±2% |
| Tensão de Flutuação | 27V | |
| Tensão de Carga Uniforme | 28,8V | |
| Potência Máxima de Saída | 144W | |
| Consumo em Vazio | <3W, erro de ±1% | |
| Desempenho de Isolamento | Resistência de Isolamento | Entre entrada e saída, entrada e carcaça DC500V 1min, resistência de isolamento R ≥ 500MΩ |
| Tensão de Isolamento | Entre entrada e saída, entrada e carcaça DC1500V 1min, corrente de fuga ≤ 3,5mA | |
| Ambiente de Operação | Temperatura de Operação | -30°C a 55°C |
| Temperatura de Armazenamento | -40°C a 85°C | |
| Umidade de Operação | 10% RH a 95% RH (sem condensação) | |
| Compatibilidade Eletromagnética | EN | 55032; IEC/EN61000-4; GB/T17626 |
| Parâmetros Físicos | Dimensões Externas | 155mm × 95mm × 51mm (comprimento × largura × altura) |
| Distância entre Furos de Montagem | 132mm × 80mm (comprimento × largura) | |
| Peso | 0,5Kg |
